Slangklem volgens DIN 3015
Slangklemmen zijn onmisbare hulpmaterialen voor het bevestigen van buizen en slangaansluitingen. Ook kabels of andere componenten kunnen eenvoudig en veilig worden bevestigd met klemmen.
- Voor montage op lasplaten en draagrails
- Verkrijgbaar in geribbelde uitvoering voor isolatie tegen schokken en trillingen voor buizen en in gladde uitvoering voor het vastklemmen van slangen en kabels
- Voor verschillende diameters
- Gemaakt van polypropyleen (PP) of polyamide 6 (PA)
Het is de binnenkant die het verschil maakt!

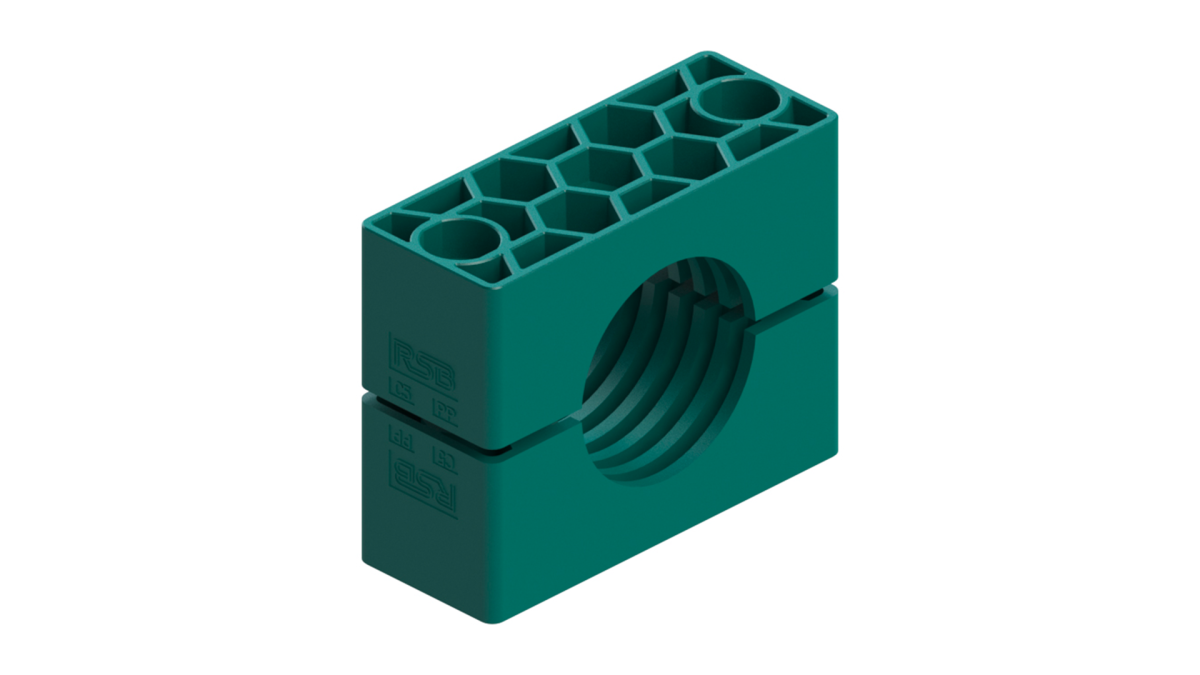

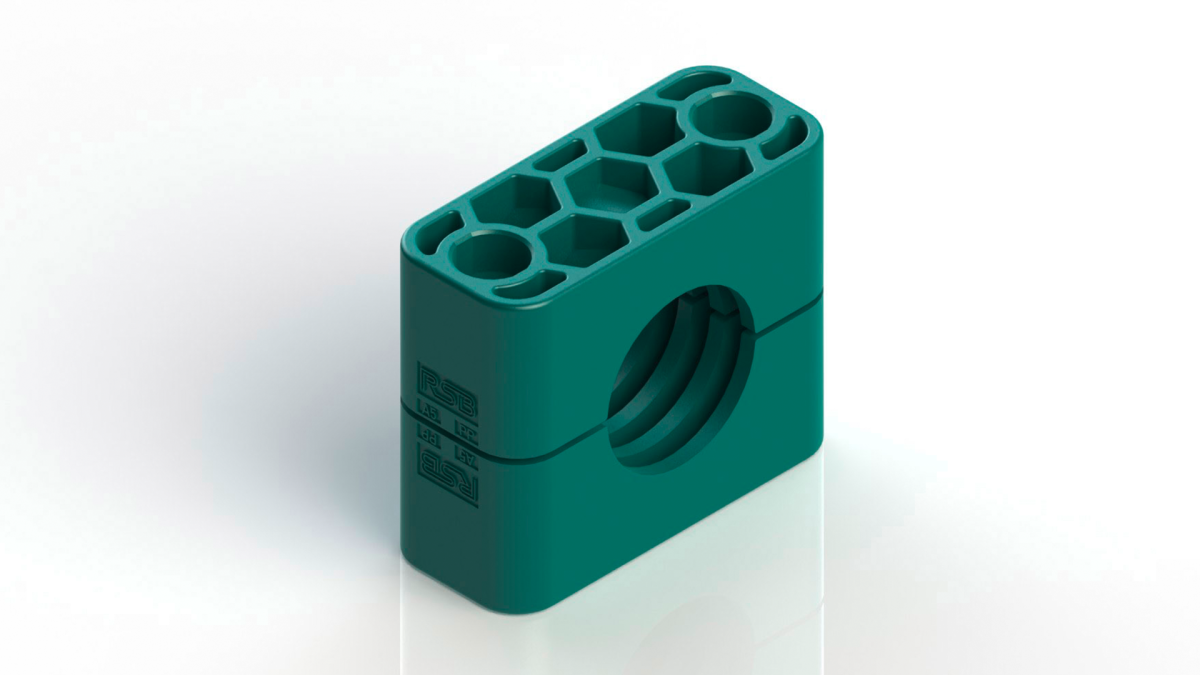

Slangklemmen in geribbelde uitvoering voor bevestiging van buizen
Ribbels aan de binnenkant van de klem absorberen schokken of trillingen, evenals krachten in axiale richting van de pijp. De ruimte tussen de twee klemhelften wordt gebruikt om de buizen voor te spannen.
Slangklemmen in glad ontwerp voor slangen en kabels
Aanbevolen wordt om klemmen met een gladde binnenkant te gebruiken voor het vasthouden van slangen en kabels zonder voorspanning.
Montage-instructies
De lasplaten worden op een basis gelast die is afgestemd op de belasting. Daarbij wordt de uitlijning van de klemmen in acht genomen. Vervolgens wordt de onderste helft van de klem op de lasplaat geklemd, de buis erin geschoven en de tweede helft van de klem erop geplaatst. Daarna wordt de klem vastgezet met de schroeven. Verlengde lasplaten kunnen aan de basis worden vastgeschroefd. Las nooit met de kunststof klemmen op hun plaats!
De draagrails zijn verkrijgbaar in vier verschillende maten. Ze kunnen worden vastgelast of vastgezet door een bevestigingsbeugel vast te schroeven.

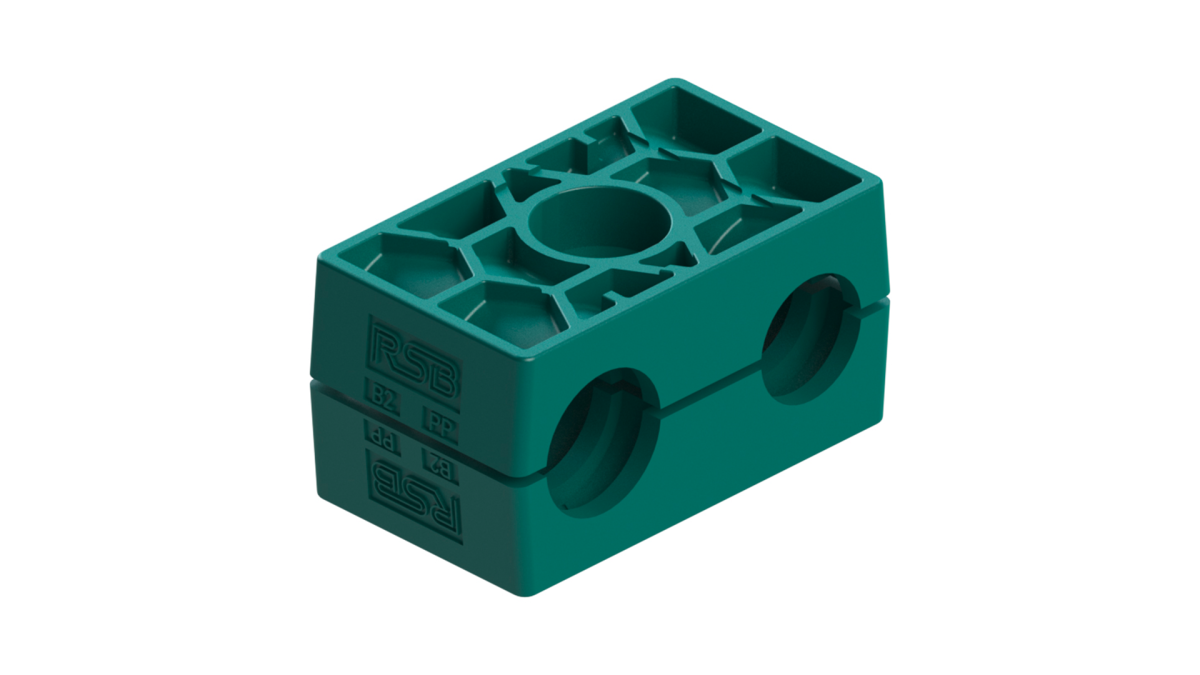

Het is mogelijk om meerdere klemmen van dezelfde grootte op elkaar te monteren, zelfs bij buizen met verschillende diameters. Hiervoor worden speciale montageschroeven gebruikt, die worden geborgd met borgplaatjes om losraken te voorkomen. De onderste helft van de klem wordt vastgeklemd op de lasplaat of de steunplaat en de buis wordt erin gestoken. Vervolgens wordt de bovenste helft van de klem bevestigd en vastgezet met de bevestigingsschroeven die boven de bovenste helft van de klem uitsteken. Om losraken van de montageschroeven te voorkomen wordt een borgplaatje geplaatst. Daarna kan de tweede buisklem op de montageschroef worden geplaatst.
